Crear un diagrama de base de datos en phpMyAdmin

phpMyAdmin se utiliza principalmente como una aplicación de gestión de base de datos del servidor. Pero el software MySQL/MariaDB también tiene una herramienta básica de diagrama de entidad-relación para fines de desarrollo y planificación.

Para muchos, esto puede evitar la necesidad de descargar software de escritorio para visualizar las relaciones entre las tablas de la base de datos (uno a uno, uno a muchos, muchos a muchos). Es decir, a menos que necesite diagramas de relación de entidad (ER) altamente personalizados y herramientas de diagrama ER para comenzar desde cero en proyectos colaborativos. En esos casos, probablemente se beneficiaría de un software similar a MySQL Workbench, DBeaver o Draw.io.

De lo contrario, siga leyendo para aprender cómo crear un diagrama de base de datos en phpMyAdmin Designer con un mínimo esfuerzo.

Cómo crear un diagrama de base de datos en phpMyAdmin

1. Abra phpMyAdmin. Es posible que los usuarios de alojamiento compartido primero deban iniciar sesión en cPanel. cPanel VPS y los administradores de servidores dedicados pueden acceder a phpMyAdmin desde WebHost Manager (WHM).
2. Seleccione el nombre de la base de datos apropiado de la izquierda de phpMyAdmin.

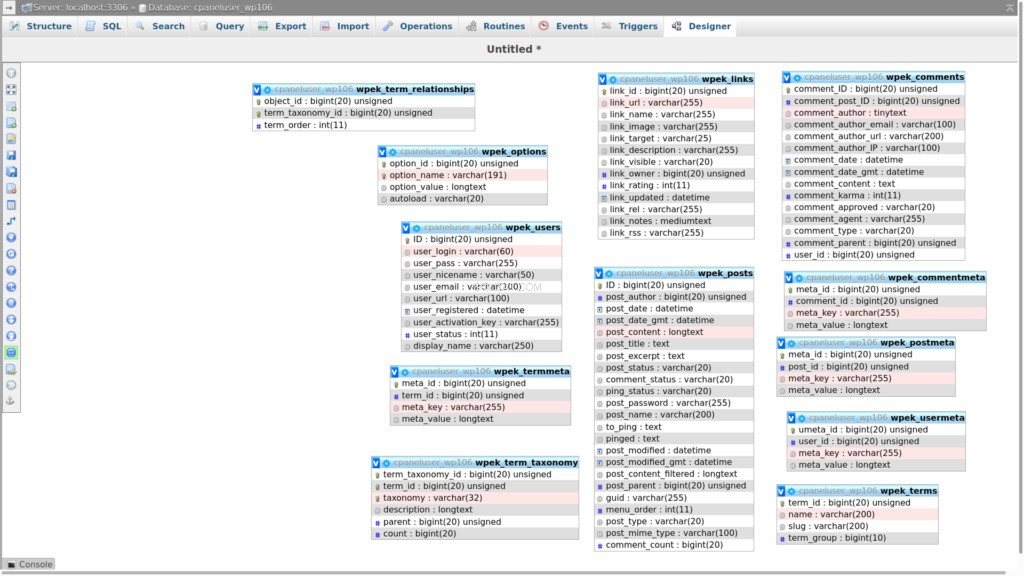

3. En la esquina superior derecha, seleccione la pestaña "Diseñador" para crear un diagrama ER de base de datos (ERD). Todas las tablas se completarán de forma predeterminada.

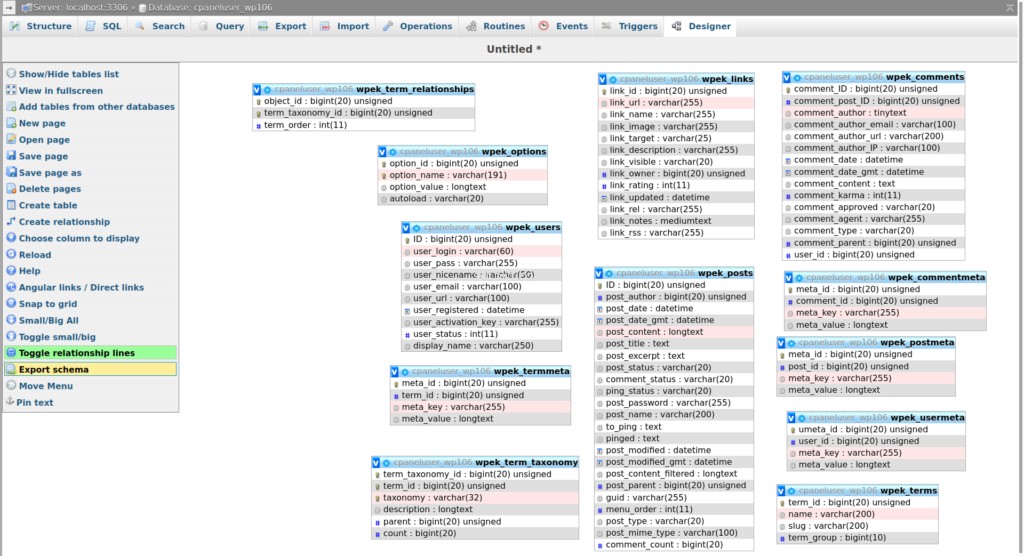

4. Puede arrastrar y soltar tablas y seleccionar el ícono de ajustes para obtener más detalles. Pase el cursor sobre el menú de la izquierda para ver más opciones de Designer, como agregar una página en blanco, una tabla o una relación de entidad. La siguiente captura de pantalla muestra una base de datos básica de WordPress con el menú del diseñador expandido. Tenga en cuenta que no hay relaciones en la base de datos predeterminada de WordPress.
5. Una vez que haya terminado de realizar los cambios necesarios, seleccione "Exportar esquema" en el menú de la izquierda.

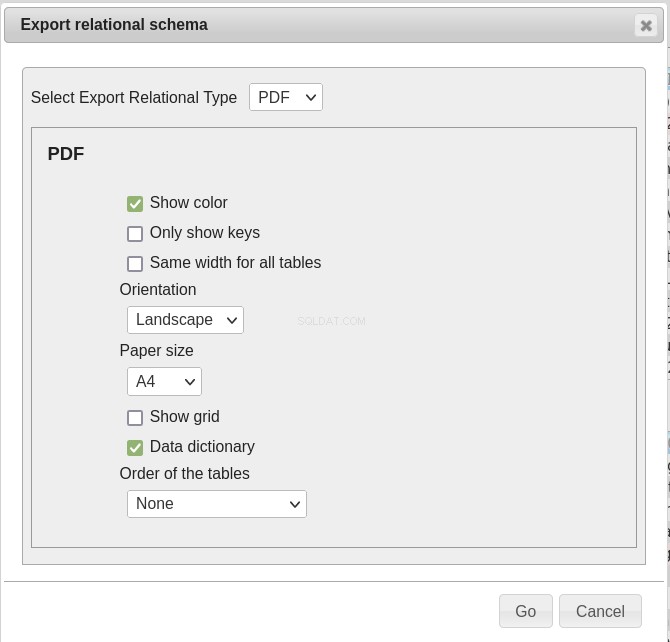

6. Seleccione sus opciones de exportación preferidas (tipo de archivo, configuración de visualización, etc.) y "Ir" para guardar el diagrama ER en su máquina local.
7. Si necesita realizar algún cambio en el archivo exportado, tenemos una lista de aplicaciones de edición de imágenes y PDF recomendadas.

Si desea obtener más información sobre la función phpMyAdmin Designer, seleccione la opción "Ayuda" en el menú de la izquierda. Obtenga más información sobre cómo aprovechar al máximo phpMyAdmin y trabajar con bases de datos.
